На сегодняшний день в жилом секторе самой распространенной системой вентиляции является естественная система вентиляции с естественным притоком и естественным удалением воздуха.
При такой системе вентиляции приток воздуха поступает в жилые помещения (спальни, гостиные и т.п.) через окна («щелевое проветривание», «откидное» положение створки), форточки, фрамуги или приточные клапаны, устанавливаемые на окна или стены (стеновые приточные клапаны). Удаление воздуха в атмосферу происходит через вытяжные устройства - решетки, расположенные в верхней части подсобных помещений (ванная комната, туалет, кухня, гардеробная, постирочная). В свою очередь, отработанный воздух через вытяжные устройства, расположенные в подсобных помещениях, по системе вентканалов удаляется в атмосферу естественным способом. Таким образом, вентилирование подсобных помещений происходит воздухом, пришедшим из жилых помещений, собственно где организован приток. Движение воздуха происходит под действием естественной (термической) тяги в холодный период года.
В большинстве многоквартирных домов «старого» жилого фонда при проектировании естественной вентиляции предусматривалось, что приток воздуха должен осуществляться через негерметичные окна. С развитием рынка герметичных окон остро встала проблема воздухообмена. Приточный оконный клапан Air-Box Comfort - одно из наиболее доступных решений воздухообмена.
Приточный оконный клапан Air-Box Comfort – пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения. Эффективность применения клапана является максимальной в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени перепад давлений имеет минимальную разницу, соответственно, и эффективность клапана минимальна.
ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.
Принцип работы приточного оконного клапана Air-Box Comfort
Свежий воздух с улицы попадает в канал между рамой и створкой в местах замены фрагментов типовых уплотнителей на специальные. Затем через клапан, установленный на верхней части створки, воздух попадает в помещение. Далее уходит из помещения через «вытяжку» в подсобных помещениях: кухне, сан. узле, т.д.
Контроль воздушного потока
Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.
Технические характеристики
|
Тип монтажа |
без фрезеровки сверху на створку |
|
Производительность |
До 31 м3/ч |
|
Регулировка |
Ручная |
|
Снижение звукоизоляции от транспортного шума RA оконных блоков при установке клапана, не более |
1-1,5 дБА |
|
Снижение приведенного сопротивления теплопередаче оконных блоков при установке клапана, не более |
0,01 м2 С/ВТ |
|
Габаритные размеры комплекта (ШхГхВ), мм |
350x42,5x8,5 |
|
Цвет |
белый, RAL по заказу |
|
Материал |
АБС, ПВХ |

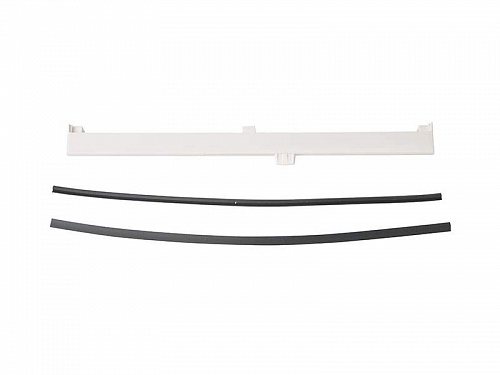

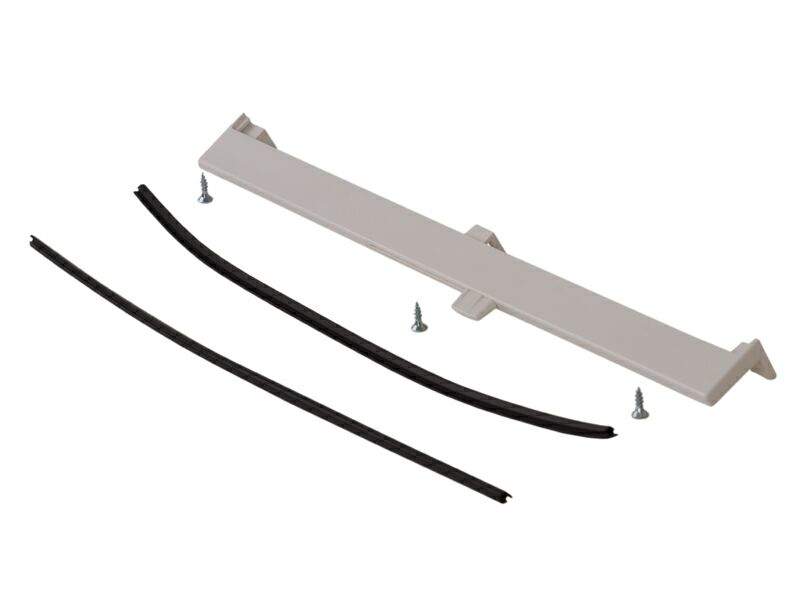

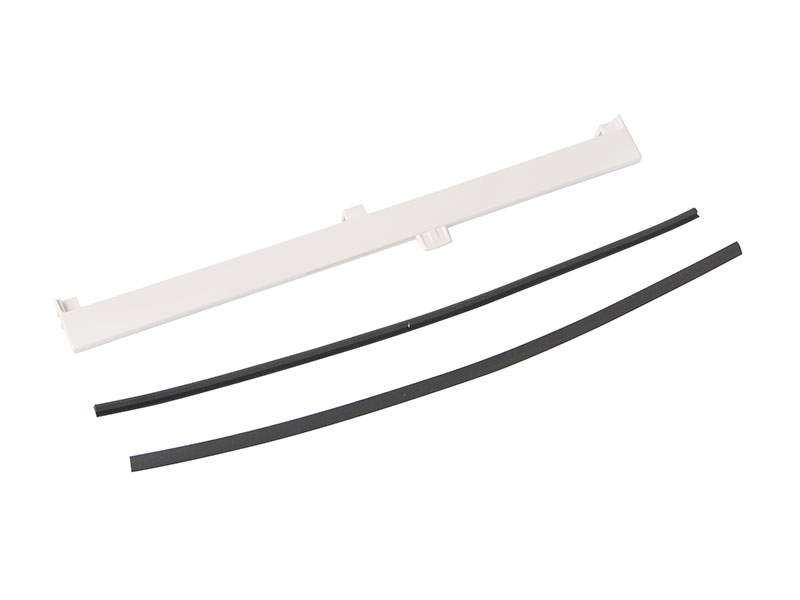

Комплектация
|
Клапан, шт. |
1 |
|
Уплотнитель №1 350 мм, шт. |
2 |
|
Саморезы d 3,5 мм, шт. |
3 |
Монтажная инструкция клапана Air-Box Comfort без фрезеровки профиля - новая комплектация
Монтажная инструкция клапана Air-Box Comfort без фрезеровки профиля - старая комплектация
